EWA_FD_H_S-TZ D brochure (ECPEN24-404) LR
PDF | 851.22KB

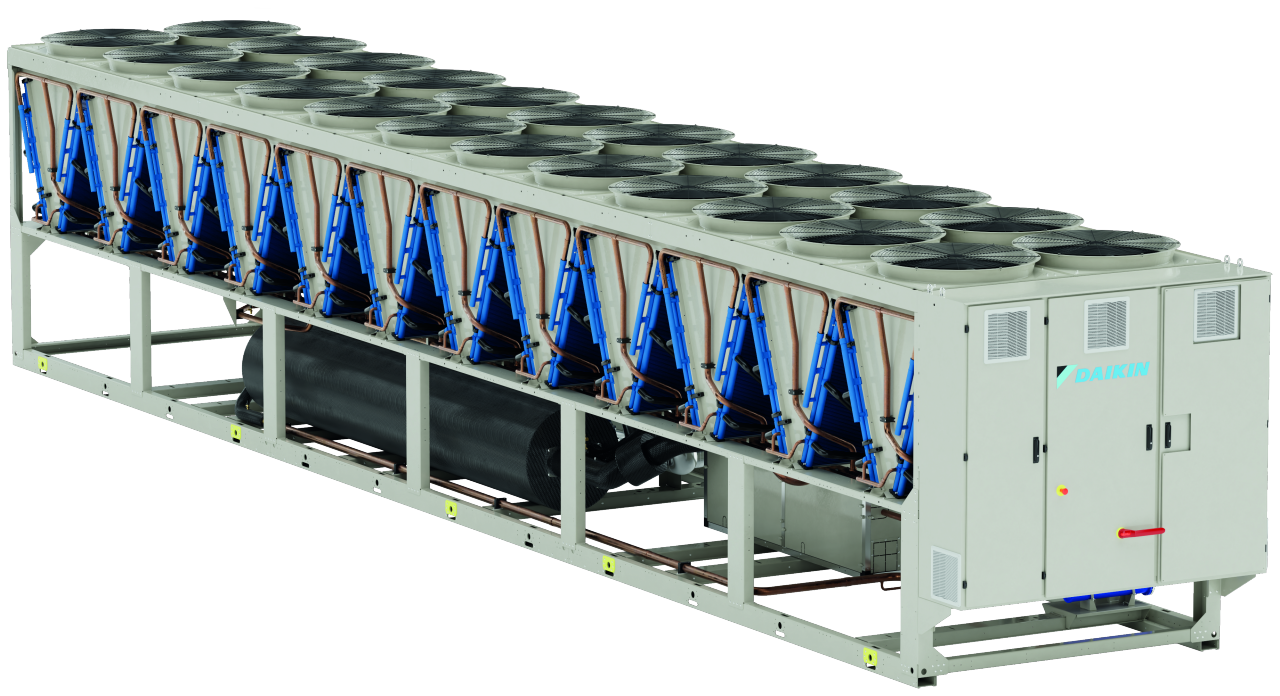

Водоохлаждащи агрегати TZ D с включена конфигурация за свободно охлаждане
2 варианта на продукта
- Стандартен водоохлаждащ агрегат
- Водоохлаждащ агрегат със свободно охлаждане
Предлагат се 3 хладилни агента
- R-1234ze (EWA/FH)
- R- 513A (EWA/FS)
- R-134a (EWA/FD)
4 нива на ефективност
- Синьо (В-)
- Сребърно (S-)
- Златно (X-)
- Платинено (P-)
Диапазон на мощност

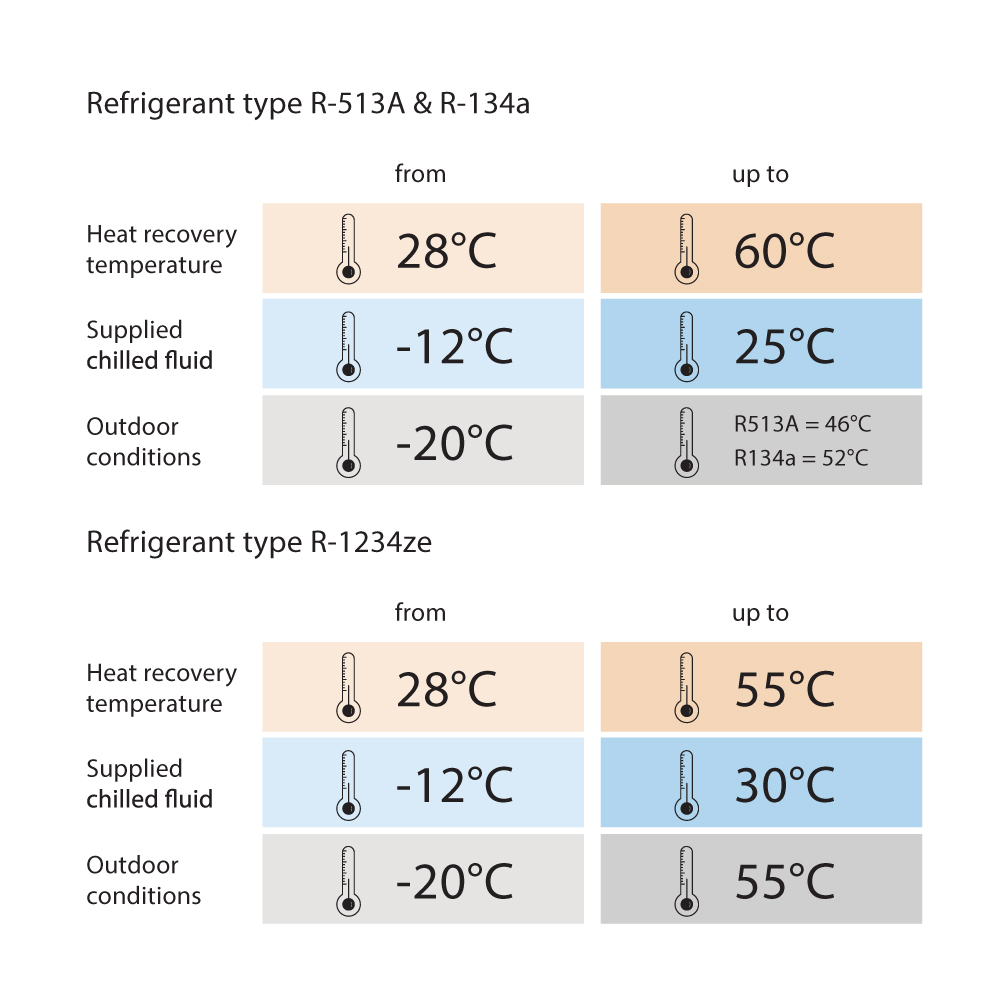

Работен диапазон
Преглед на продуктите
Предимства на продукта

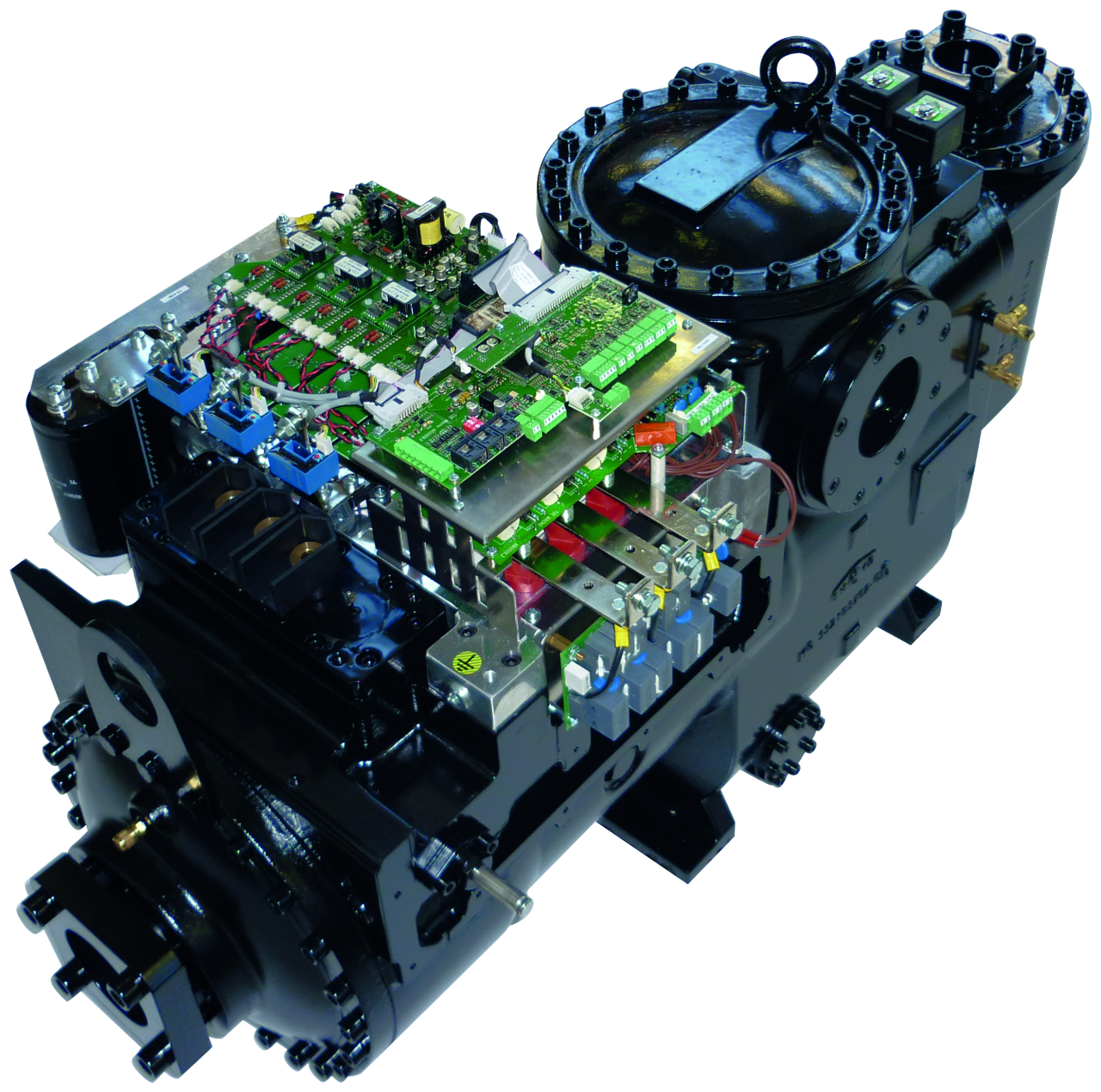

1. Конструкция на едновинтовия компресор на Daikin
Конструкция на едновинтовия компресор на Daikin. Този вид технология е проектирана за изключително надеждна работа, дори в тежки условия на експлоатация. Тъй като основния ротор е балансиран както в радиална, така и в аксиална посока, лагерът на компресора постига изключително висока надеждност.
2. Изключителна надеждност, гарантирана от фирмения инвертор на Daikin
Два отделни и независими кръга на хладилния агент, осигуряващи максимална безопасност и лесна поддръжка.
3. Най-висока ефективност благодарение на разработените в Daikin системи VFD и за променливото съотношение на обема
Системата VFD на Daikin позволява оптимална работа на агрегата, като намалява и регулира текущите разходи при всякакви работни условия. Фирменият едновинтов компресор е интегриран към системата за променливо съотношение на обема (VVR), която модулира степента на сгъстяване, като повишава ефективността на компресора при променливи околни условия.
КЛИМАТИЗАЦИЯ: НЕОБХОДИМОСТ, КОЯТО ВЛИЯЕ НА ТЕКУЩИТЕ РАЗХОДИ
DAIKIN: РАЗУМЕН ИЗБОР ЗА НАМАЛЯВАНЕ НА ТЕКУЩИТЕ РАЗХОДИ
4. Вграден активен хармоничен филтър
Активните хармонични филтри (AHFs) намаляват хармоничните изкривявания в електрическите системи и компенсират хармоничните токове в реално време, като подобряват качеството на захранването на системите. Активният хармоничен филтър на Daikin е напълно вграден във водоохлаждащия агрегат.
Напълно вграден означава:
- че няма нужда от допълнително място
- че не е необходима допълнителна монтажна дейност
- че целият комплект е фабрично проверен
- че не се изисква допълнителна поддръжка
5. Агрегатите TZ D на Daikin са изключително компактни
Въпреки режима на свободно охлаждане, агрегатите TZ D на Daikin са с много компактни размери. Това се дължи на специалната преработка на кондензаторното отделение, благодарение на която не само се намалява необходимото място, но и се подобрява цялостната ефективност на системата.
6. Конфигурацията за свободно охлаждане не изисква никакво допълнително място
Агрегатът не заема допълнително място в сравнение със стандартен водоохлаждащ агрегат без възможност за свободно охлаждане.
Интегриране на опции
7. Широк работен обхват
Агрегатите TZ D могат да работят в широк диапазон от условия, което ги превръща в подходящи за различни приложения. Те могат да осигуряват охладена вода за приложения като ледени пързалки с температури до -15°C, като същевременно са подходящи за центрове за данни, които изискват по-високи температури на изпарителя до 30°C. Тази многофункционалност осигурява изключителна гъвкавост, като позволява на агрегатите TZ D да работят ефективно в най-различна среда и в различни климатични условия

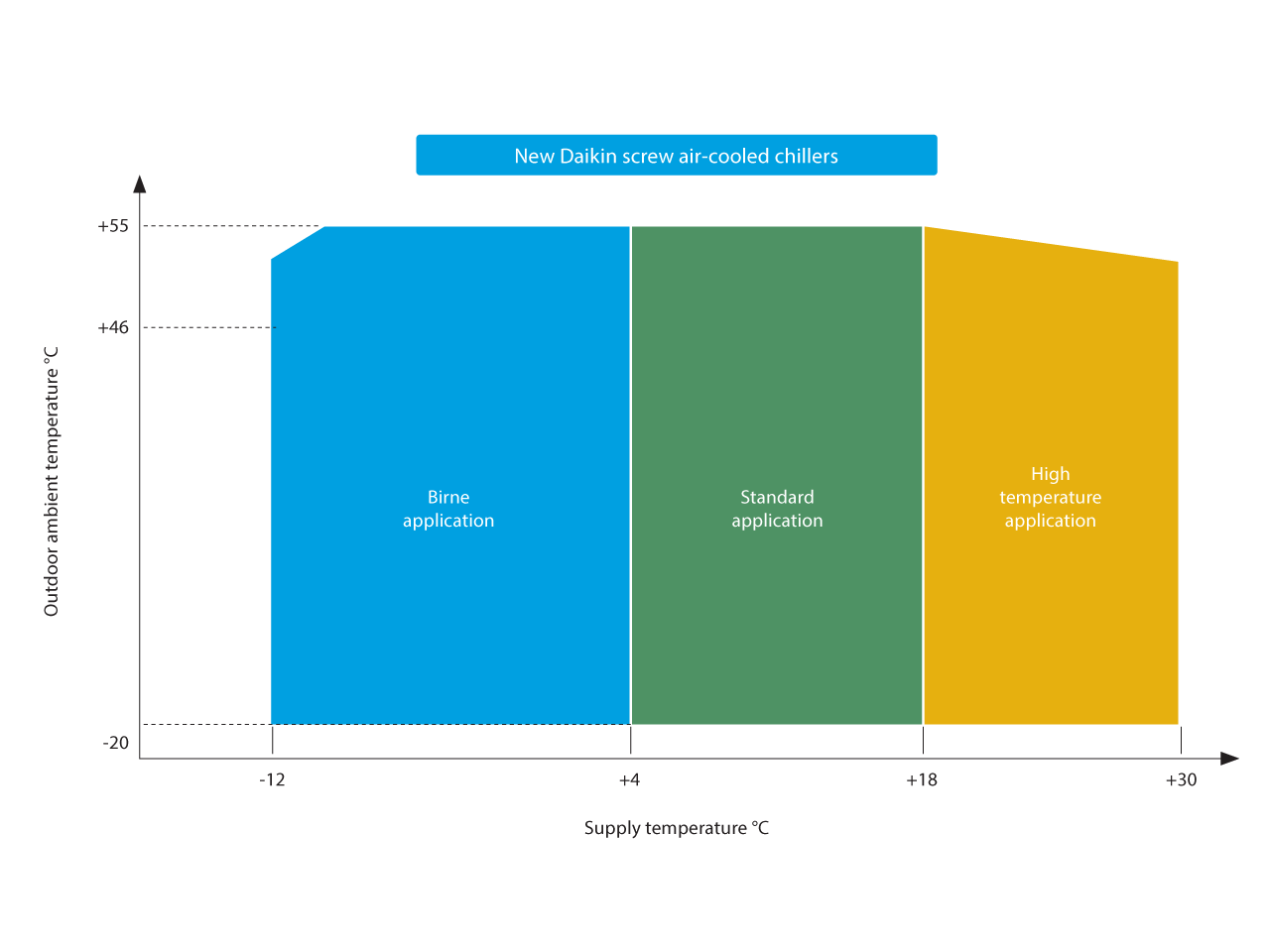

Работно покритие
Възстановяване на топлината за оптимизиране на потреблението на енергия

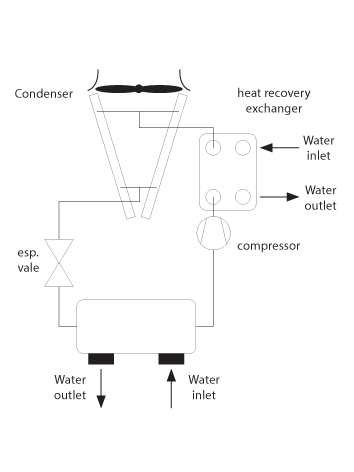

8. Възможност за интегриране на опции за пълно или частично възстановяване на топлината
Това позволява възстановяването на цялата топлина или на част от нея, генерирана в процеса на охлаждане. Това подобрява енергийната ефективност и намалява експлоатационните разходи. При режим на пълно възстановяване на топлината агрегатът е оборудван с допълнителен кондензатор за всеки кръг за производство на гореща вода. При режим на частично възстановяване на топлината агрегатът е оборудван с един пароохладител за всеки кръг за производство на гореща вода. Тази система за възстановяване на топлина позволява производството на гореща вода, която може да се използва за нуждите на определени приложения.
Когато възстановяването на топлината е включено, ефективността на агрегата не е EER (коефициент на енергийна ефективност), който се отнася само до охлаждащия ефект от уреда. С възстановяването на топлината агрегатът освен това осигурява и енергия за отопление, която в противен случай би трябвало да се осигурява от друг източник. Общият коефициент на ефективност се определя като:
TER = Капацитет на охлаждане + Капацитет на отопление
───────────────────────────────
Входяща мощност
Полезно интегриране за различни приложения
9. Предлага се опция за мониторинг на ефективността
Информацията за работата на агрегата се вижда директно на неговия контролер, който показва данни в реално време, както и хронология за работата на агрегата. Това позволява да се проследява ефективността на агрегата и да се извършват необходимите настройки за поддържане на оптималната му производителност. Чрез проследяване на данните за производителността е възможно да се установят нередности или отклонения на ранен етап, което позволява да се откриват и решават потенциални проблеми, преди да се превърнат в повреди.
10. Тези агрегати могат да се включват в сложна система, която се състои от няколко агрегата на Daikin
Ефективното управление на тази група агрегати има важно значение за оптимизиране на работните часове и осигуряване на изправното им функциониране. Това може да се постигне с опцията Intelligent Chiller Manager (iCM), която оптимизира системи с до 8 агрегата, и с инструмента Daikin on Site за дистанционно наблюдение в облака. Daikin iCM може да се свърже с Daikin on Site, облачно базирана платформа за наблюдение, която работи със системи за сградно управление (BMS).
Конфигурация за свободно охлаждане
Отворен контур (с гликол)
Системата за свободно охлаждане е предназначена за охлаждане на течността чрез използване на студена енергия от външната среда. Когато външната температура е по-висока от температурата на течността, агрегатът осигурява охлаждащата мощност, като използва само компресорите (режим на механично охлаждане). Когато външната температура спадне под температурата на течността, постъпваща в агрегата, външният въздух може да се използва за охлаждане на течността, преди тя да достигне до изпарителя, като се преминава от частично към напълно свободно охлаждане в зависимост от промяната на температурата на средата.
Затворен контур (без гликол)
Запоеният пластинчат топлообменник на агрегата създава затворен контур с топлообменника за свободно охлаждане и специална помпа. В тази система гликолът е изолиран в затворения контур. Вариантът без гликол работи със система със „затворен контур“, като осигурява съвместимо и ефективно решение за приложения, при които употребата на гликол не е за предпочитане. Сред предимствата му е възможността за значително намаляване на разходите, тъй като липсата на гликол в системата на клиента улеснява нейната поддръжка и подобрява цялостната ефективност. В промишлените процеси той намалява риска от замърсяване, като гарантира, че качеството на продукта не се влошава.
3 основни предимства на конфигурациите без гликол
