ECPEN24-470 Water to Water Modular Chillers and Heat Pumps
PDF | 972.31KB
Продуктът използва нов модулен подход при проектиране на системата, който осигурява допълнителна гъвкавост при конфигурирането, като позволява достигане на необходимия капацитет чрез комбиниране на по-малки агрегати, свързани с тръбопроводи и управлявани като едно цяло.
Гамата включва три базови модула с капацитет от 100, 125 и 160 kW и включва винтови компресори с конструкция на Daikin и хладилен агент R-32, чийто GWP е със 70% по-нисък от този на R-410A.
Също така, като чист и еднокомпонентен хладилен агент, R-32 притежава всички характеристики, необходими за лесното му възстановяване, рециклиране или регенериране, като по този начин да излезе на пазара за регенерирани хладилни агенти и да се използван повторно.
Наред с това R-32 е широко разпространен на пазара като основен хладилен агент за климатични агрегати със спирални компресори. Това означава, че е широко достъпен за услуги по поддръжка.
3 варианта на продукта
- Термопомпа с инверсия от страната на водата
- Термопомпа с инверсия от страната на хладилния агент (само 100 kW)
- Без кондензатор
3 базови модела
- 100 – 125 – 160 kW
98 възможни комбинации на модулите
с различните варианти на продукта
Диапазон на мощност
Три базови модула със 100, 125 и 160 kW.
Модулите могат да се комбинират до 8 в два последователни масива от по 4, като получената мощност може да бъде от 200 до 1280 kW.

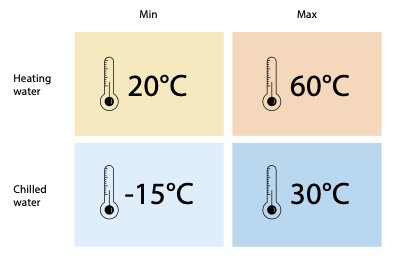

Работен диапазон
Предимства на продукта
Възможност за мащабиране и компактност

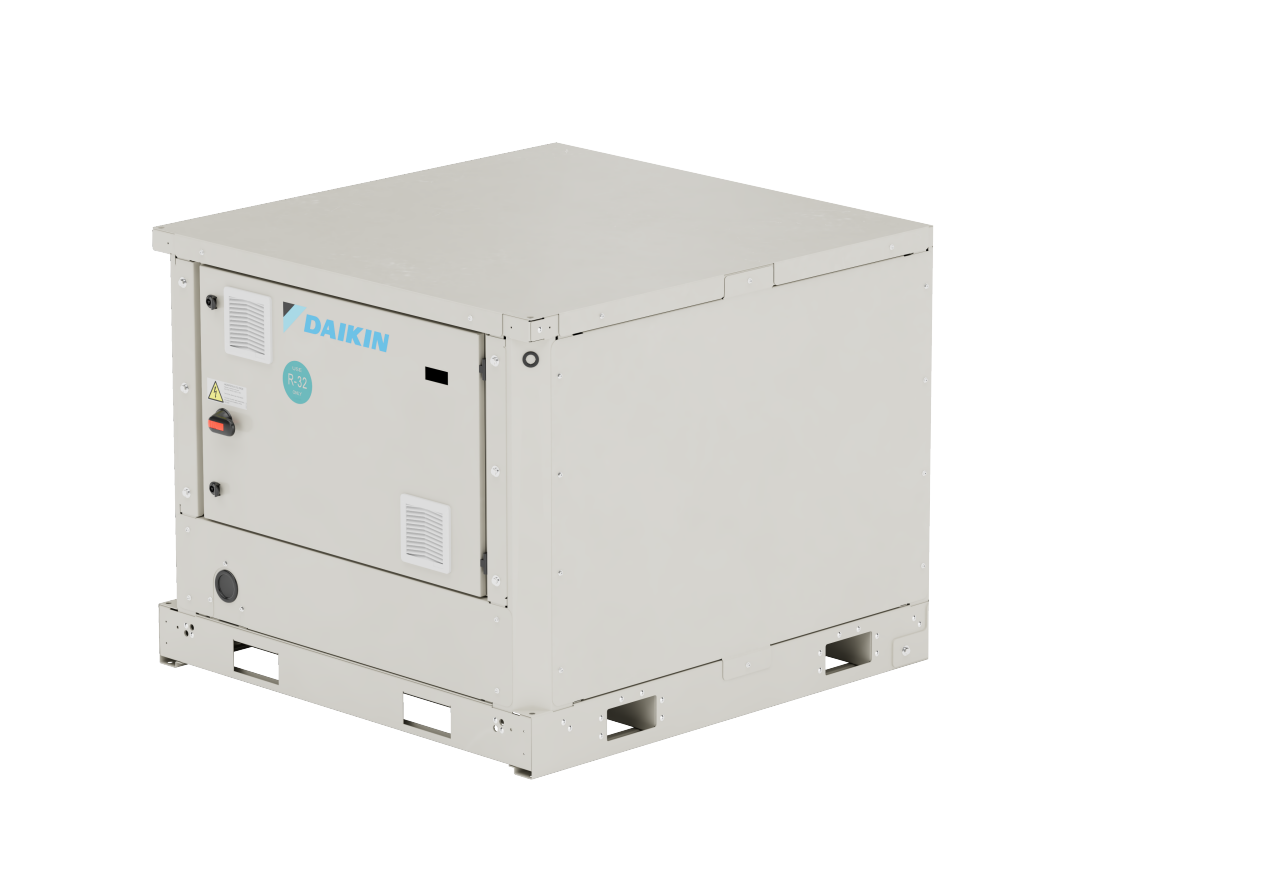

Поради своята модулна структура новите модули EW(W)(H)(L)T-Q A предлагат висок потенциал за мащабиране. При необходимост могат да се добавят модули в зависимост от строителния план на сградата.
Също така те могат да се комбинират един до друг или да се подредят един върху друг, за да се сведат до минимум изискванията за място, което е особено полезно при приложения за модернизация. Модулите могат да се комбинират до 8 в два последователни масива от по 4, като получената мощност може да бъде от 100 до 1280 kW.
Максимален хоризонтален масив: 4
Възможност за групиране на максимум 8 модула
Отделно електрозахранване

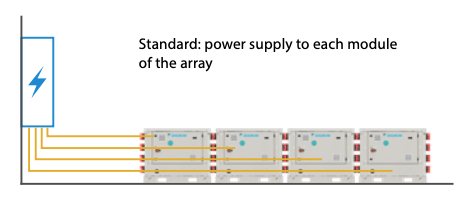

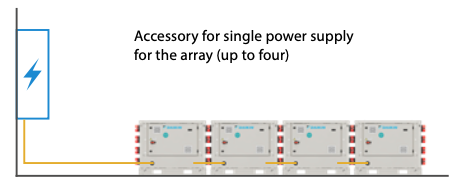

Стандартно (без аксесоари) всеки модул трябва да се свърже към отделно електрозахранване. Възможно с едно електрозахранване да се използва един масив (до четири модула).
Шините и кабелите се доставят от производителя с един от следните кодове на аксесоари. Електрическото свързване между отделните модули се извършва на място.
Кодове на аксесоари
EKSPELT2 - комплект за отделно електрозахранване за 2 модула
EKSPELT3 - комплект за отделно електрозахранване за 3 модула
EKSPELT4 - комплект за отделно електрозахранване за 4 модула
Внимание:
- Комплектът за отделно електрозахранване се доставя в разглобено състояние и трябва да се монтира на място. Групираната инсталация не е съвместима с конфигурацията за отделно електрозахранване
- Отделното електрозахранване се предлага само за вътрешен монтаж
- В случай на поръчка на 4 агрегата, които се подреждат в масив, ако се изисква отделно електрозахранване, EKSPELT4 може да се избере само веднъж
Монтаж тип „Plug and Play“
Опростена инсталация с комплекта колектор, който е предназначен за свързване на модули от водната страна, тъй като включва тръбопроводите между модулите. Комплектът колектор може да се монтира и фабрично, за да се съкрати допълнително времето за монтаж на място. Наред с това към набора от модули може лесно да се добави специален помпен модул. Той е оборудван с инверторни помпи за пълна гъвкавост и включва 18 l разширителен съд. За допълнително улесняване на монтажа може да се интегрира отделно електрозахранване, което има 1 отделен захранващ кабел, свързан към масива от максимум 4 модула (кабелите, свързващи модулите, се предоставят от производителя).
Модулите могат да се монтират в помещения или дори на открито, ако се избере конфигурация с намален шум. В действителност новият EW(W)(H)(L)T-Q A предлага две различни конфигурации за шум, за да отговаря на изискванията на чувствителни към шума приложения като: жилищни сгради, хотели и болници.
По-ниски експлоатационни разходи
Благодарение на модулната си конструкция този нов агрегат може да следва точно профила на натоварване при охлаждане и отопление на сградата съгласно EN14825. Това е особено важно, тъй като осигурява ниски експлоатационни разходи за ОВиК системата при частично натоварване, което се наблюдава през по-голямата част от времето за работа на системата. Това не важи за традиционните пакетни водоохлаждащи агрегати и термопомпи, които трябва да работят в поредица от цикли на включване и изключване, което намалява ефективността на системата.
Принос към екологичното строителство
Най-популярните протоколи за екологично устойчиво строителство са BREEAM и LEED. EW(W)(H)(L)T-Q A може да увеличи точките на проекта при оценката на енергийната ефективност на система за отопление и охлаждане, особено
ако е избрана възможността за частично възстановяване на топлината. Ниският коефициент на глобално затоплане (GWP) на R-32 и малкото количество хладилен агент за всеки кръг благодарение на модулната конструкция също допринасят положително при оценяването на въздействието на хладилните агенти.
Ограничено ниво на въздействие върху околната среда
Агрегатите използват хладилен агент R-32, който има потенциал за глобално затопляне (GWP) от 675 - само една трета от този на R-410A. R-32 е
чист и еднокомпонентен хладилен агент, така че може да бъде регенериран. В скорошно проучване на Университета на Токио* се посочва, че въздействието на регенерирания R-32 върху околната среда е с 90 % по-ниско от това на новопроизведения R-32, тъй като се избягва необходимостта от неговото унищожаване и за регенерирането се изисква по-малко енергия в сравнение с новото му производство. Daikin използва регенериран R-32 в своите водоохлаждащи агрегати и термопомпи в рамките на програмата си Loop by Daikin.
Приложения на продукта
Отопление
Конфигурации за отопление на помещения + БГВ

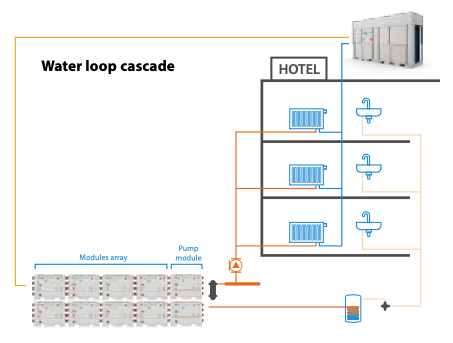

- Централизирано отопление, евентуално в каскадно свързани към един воден кръг термопомпи „въздух-вода‟. Управление на подаването на БГВ чрез независимо подаване на БГВ (единични или масив от модули, предназначени за БГВ, евентуално групирани един върху друг). Агрегатите могат да се управляват в режим „главен/подчинен‟ на масив от 4 модула за „главен‟.
- Жилищна сграда, офиси, малък търговски обект, фитнес зала, хотел
- Замяна и ново строителство
- Възможни клеми:
- Радиатори (до 60 °C)
- Подово отопление (30-35 °C)
- Вентилаторни конвектори (45 °C)
Охлаждане
Комфортно охлаждане
Централизирано охлаждане. Управление на БГВ чрез независимо подаване на БГВ (единични или масив от модули, предназначени за БГВ, евентуално групирани един върху друг). Агрегатите могат да се управляват в режим „главен/подчинен‟ на масив от 4 модула за „главен‟.
- Жилищна сграда, офиси, малък търговски обект, фитнес зала, хотел
- Замяна и ново строителство
- Възможни клеми:
- Подово охлаждане (23-18°C)
- Вентилаторни конвектори (12-7°C)
Технологично охлаждане
- Специализирано или централизирано охлаждане в зависимост от изискванията на проекта. Агрегатите могат да се управляват в режим „главен/подчинен‟ на масив от 4 модула за „главен‟.
- Охлаждане на мляко (9-4 °C)
- Хладилен склад (-8 до -12 °C, с гликол)
- Охлаждане, необходимо за оборудване за магнитно-резонансна образна диагностика и много други
