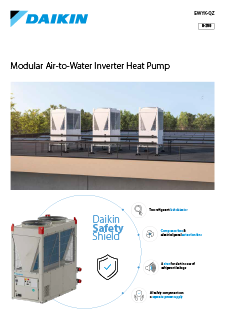

EWYK-QZ Product catalogue
PDF | 897.41KB
Създадена за сгради с високи изисквания.

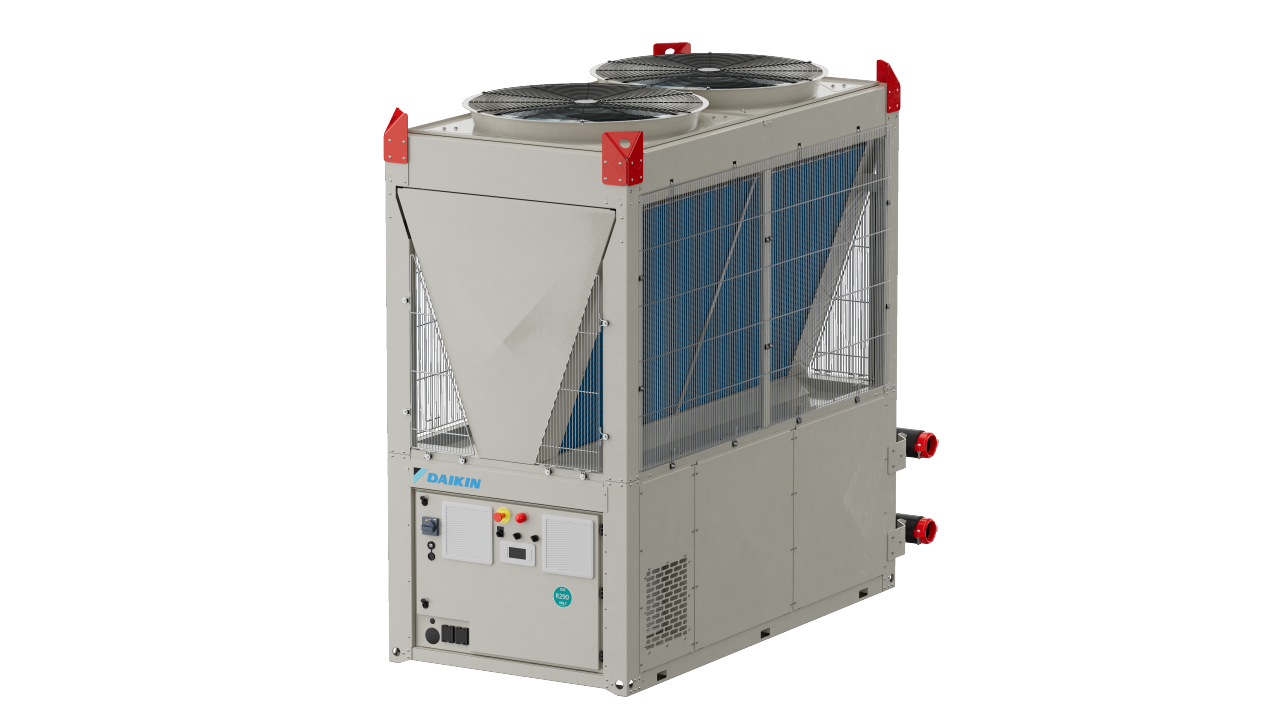

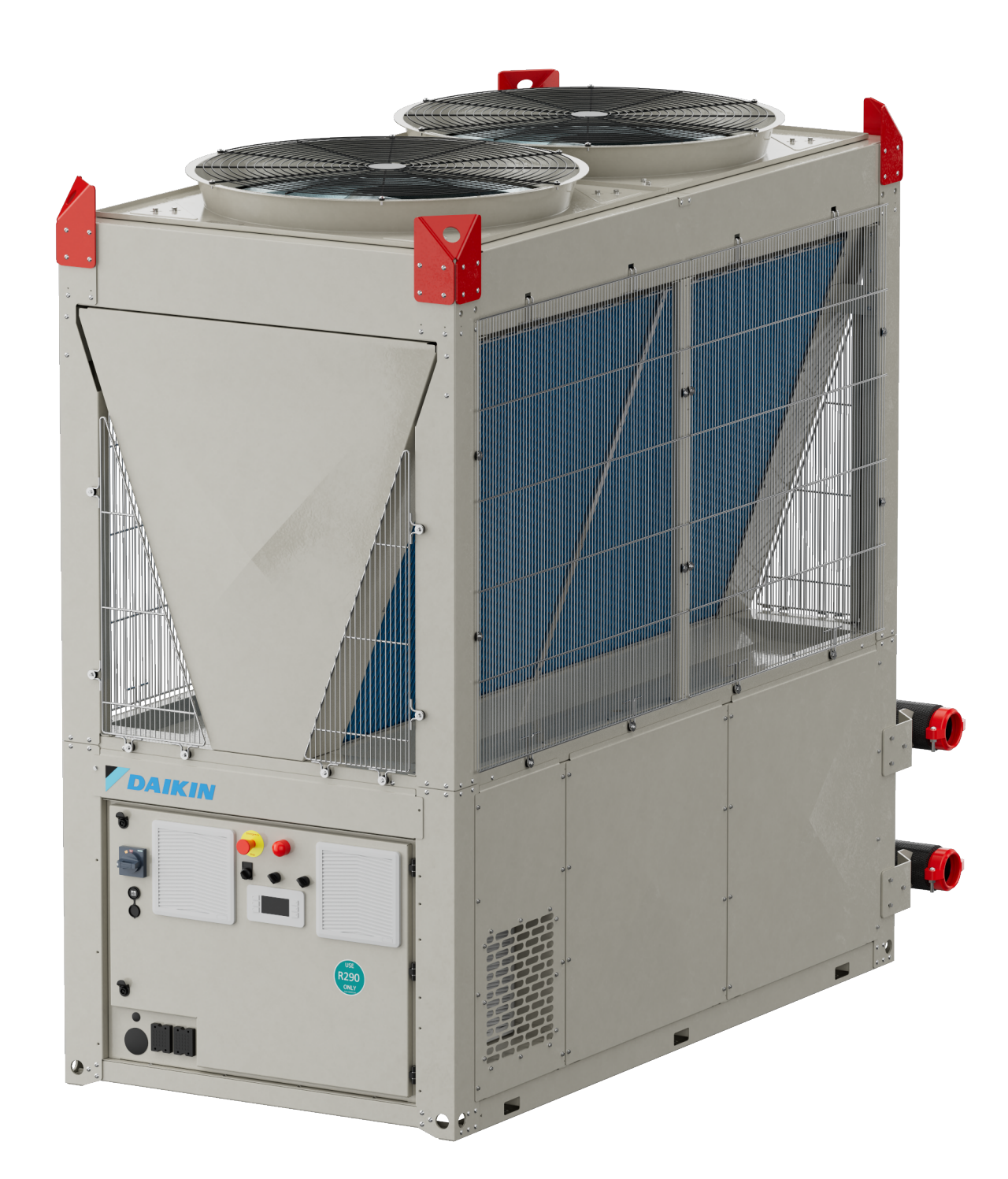

Daikin EWYK-QZ е модулна инверторна термопомпа въздух–вода с хладилен агент R-290, която може да се конфигурира от единичен модул с мощност 135 kW до системи с обща мощност до 2000 kW .
Нейната конструкцията plug-and-play позволява монтаж на модулите един до друг, което прави системата подходяща както за нови инсталации, така и за мащабни модернизации и взискателни индустриални приложения.
Една система - неограничени възможности.
Модулна система Plug & Play
Модулна система с възможност за гъвкаво разширяване до 2000 kW.
Модулите могат да се добавят постепенно според нуждите на проекта, като модулите се добавят постепенно според етапите на развитие на сградата. Агрегатите могат да се монтират един до друг, за да заемат минимално място. Възможни са до четири масива с по четири модула, което позволява до 60 конфигурации в една система.
1 базов модул - до 135 kW
2 базови модула - до 270 kW

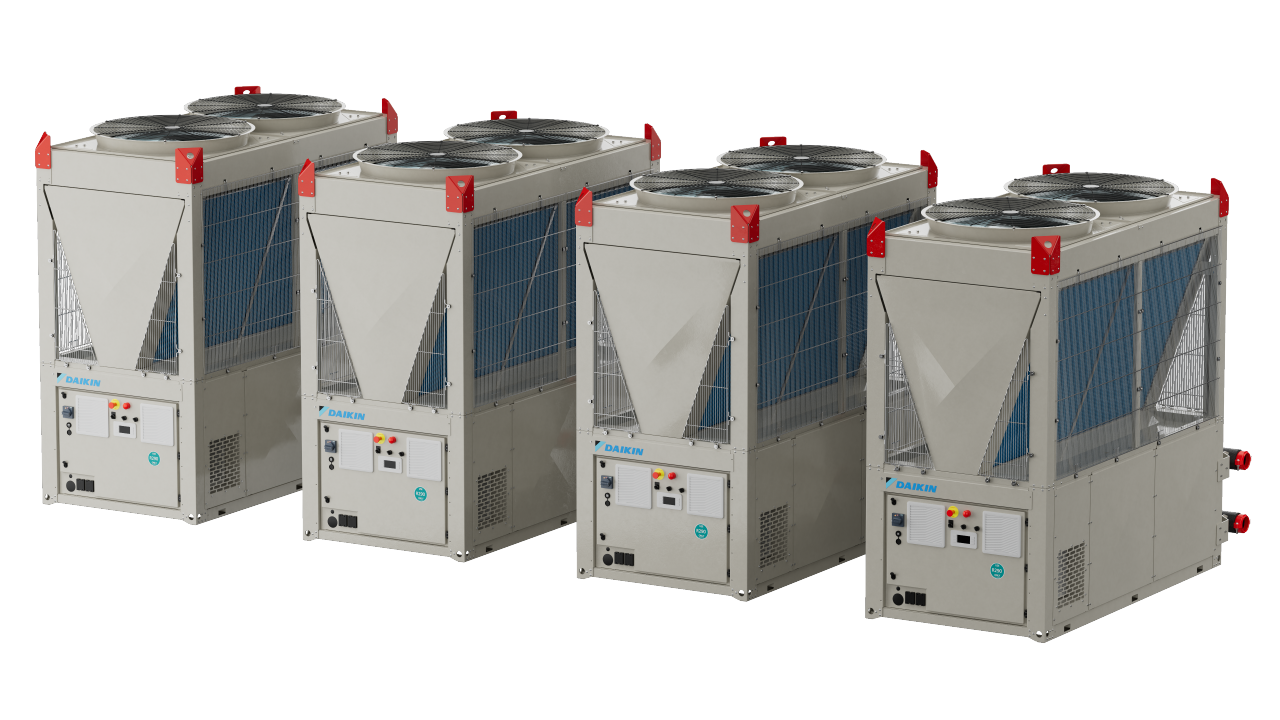

1 масив от 4 модула - до 540 kW

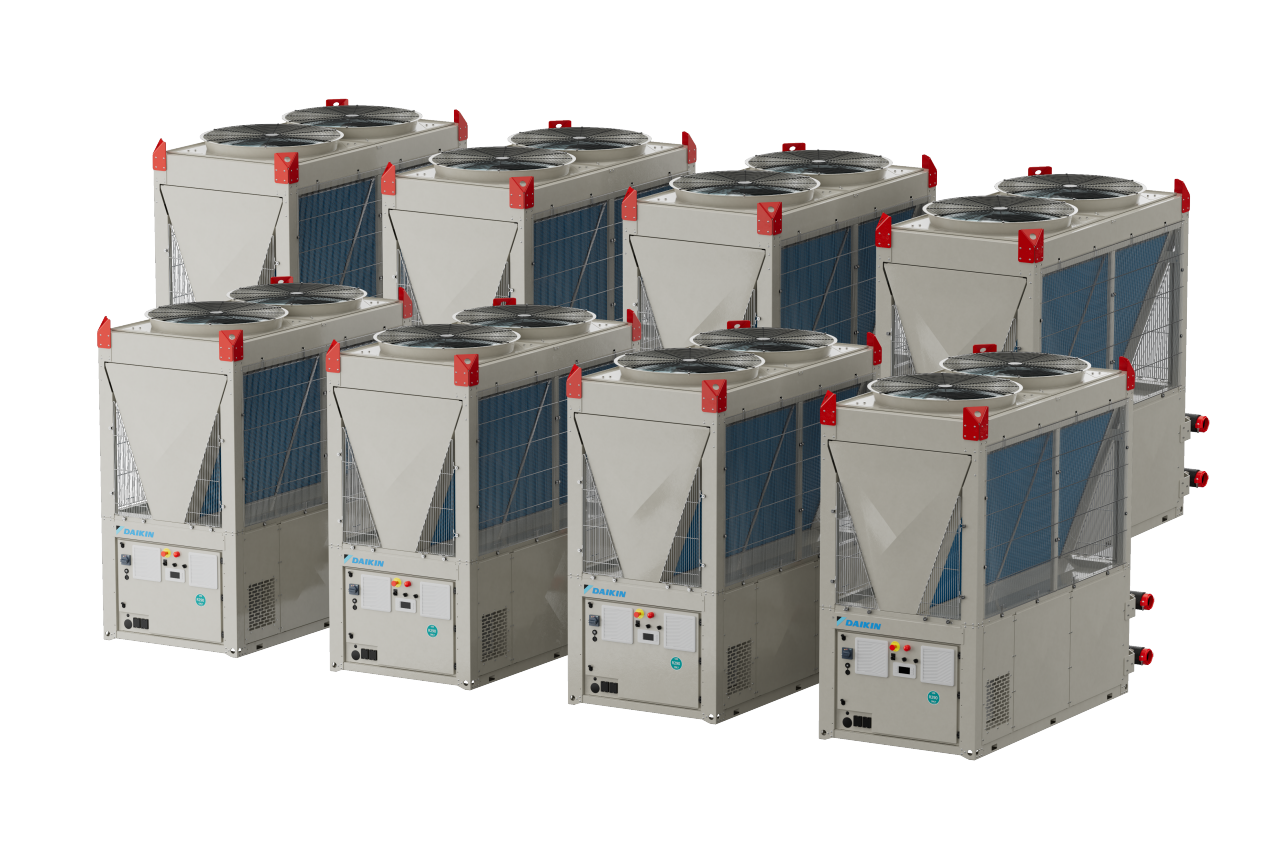

масив 4х4 - до 2000 kW
, управляван от системен контролер iCM
Проектирана за максимална производителност
Пълна инверторна технология
Спиралните компресори VFD (с честотно управление) и EC вентилаторите с инверторно управление се адаптират в реално време към промените в натоварването, като осигуряват отлична ефективност при частично натоварване през всички сезони.
Инсталация тип Plug and Play
Един захранващ кабел може да подава електрозахранване към максимум четири модула. Колекторният комплект, включващ всички тръбни връзки между модулите, може да се монтира предварително във фабриката, което допълнително намалява времето за монтаж на обекта.
Работа при висока температура
Осигурява температура на отоплителната вода до 75 °C, дори при външни температури до −20 °C, което позволява директна замяна на котли дори за най-взискателните приложения.
Природен хладилен агент
R-290 (пропан) има GWP от едва 0,02, което гарантира съответствие с бъдещите изисквания на Регламента за флуорираните парникови газове и значително намалява въглеродния отпечатък.
Помпен модул като опция
Специален помпен модул с инверторна помпа и 18-литров разширителен съд се интегрира директно към модулния масив, като осигурява напълно самостоятелна хидравлична система.
Подходяща за модернизация
Компактното вертикално подреждане и възможността за модулно разширяване превръщат EWYK-QZ в идеално решение за обекти с ограничено място за монтаж и проекти, при които се изисква поетапно увеличаване на мощността.
Широк работен диапазон
Без компромис с работните условия.
Осигурява надеждно отопление и охлаждане в широк работен диапазон, с температура на водата до 75 °C, което позволява директна замяна на котел при жилищни, хотелски и индустриални приложения.
| Мин. | Макс. | |
| Отоплителна вода | 20 °C | 75 °C |
| Охладена вода | -15 °C | 18 °C |
| Външна температура | -20 °C | 46 °C |
Концепцията Daikin Safety Shield
Безопасност на всяко ниво
- Два детектора за теч на хладилен агент - следят както компресорния отсек, така и електрическия панел.
- Сертифицирани по ATEX отвеждащи вентилатори - поддържат положително налягане и отвеждат евентуални течове от корпуса.
- Звукова и светлинна сигнализация - активира се незабавно от детекторите за теч за бърза реакция при аварийна ситуация.
- Независимо електрозахранване - всички защитни устройства работят чрез отделна верига, независима от основното захранване на агрегата.
- Колектор със защитен клапан - отвежда хладилния агент извън компресорния отсек при евентуално свръхналягане.
Подходът на Daikin към безопасността обхваща целия жизнен цикъл на продукта - от производство и съхранение до транспорт, монтаж, поддръжка и извеждане от експлоатация - като гарантира безопасна работна среда за партньори и крайни потребители на всеки етап.
Intelligent Chiller Manager
1. Оптимизация на цялата инсталация
Координира работата на всички модули в режим на отопление или охлаждане, като гарантира висока ефективност и надеждна работа независимо от размера или конфигурацията на инсталацията.
2. Разширена архитектура
Позволява управление на охладителни кули и помпени системи с колектори както при въздушно охлаждани, така и при водно охлаждани инсталации чрез единен интерфейс.
3. Намалени експлоатационни разходи
Чрез намаляване на енергийното потребление и механичното натоварване, iCM увеличава дълготрайността на системата и осигурява измерими подобрения в ефективността през целия жизнен цикъл на агрегата.
Технически данни - EWYK-QZ
EWYK135QZXSA2
| Параметър | Стойност |
Отоплителна мощност [H1] - 40/45°C, 7°C OAT (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP - нискотемпературен / среднотемпературен режим (kW/kW) | 4,2 / 3,2 |
Охладителна мощност [C1] - 12/7°C, 35°C OAT (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Ниво на звукова мощност (dB(A)) | 79,5 |
Размери (Д х Ш х В) (mm) | 2382 × 1207 × 2653 |
Количество хладилен агент (kg) | 6,6 |
Тип компресор | 2× спирален VFD |
| Електрозахранване | 400V / 3ph / 50Hz |
Капацитет на модулните масиви
1 МОДУЛ
135 kW Отопление / 128 kW Охлаждане
2 МОДУЛА
270 kW Отопление / 256 kW Охлаждане
3 МОДУЛА
405 kW Отопление / 384 kW Охлаждане
4 МОДУЛА
540 kW Отопление / 512 kW Охлаждане
Проектирана с мисъл за бъдещето
R-290 е един от най-екологично отговорните хладилни агенти, предлагани днес. В комбинация с пълна инверторна технология и възможността за присъединяване към интелигентна мрежа, EWYK-QZ подпомага постигането на устойчиви стандарти за сградите и отговаря на най-новите европейски регламенти.
Проектирана за устойчиви сгради
Готова за сертифициране по BREEAM
Готова за сертифициране по LEED
Пълно съответствие с най-новия регламент за флуорираните парникови газове
Основни показатели за устойчивост и ефективност
0,02 GWP - потенциал за глобално затопляне
4,2 SCOP - висока сезонна ефективност (нискотемпературен режим)
75 °C - максимална температура на отоплителната вода
-20 °C - минимална външна температура в режим отопление
Научете повече
Една система.
Неограничени възможности.
Консултирайте се със специалист от Daikin, за да изберете правилната конфигурация за вашия проект.
