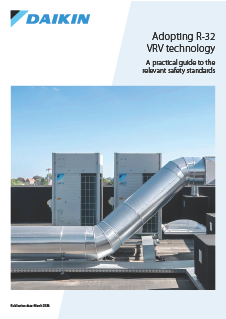

Practical guide to the relevant safety standards
PDF | 570.75KB
През последните години все по-голямото внимание към въздействието върху околната среда, и по-специално към ролята на хладилните агенти, ускори внедряването на VRV системи с R-32 в цяла Европа. С ускоряването на този преход специалистите в бранша все по-често търсят яснота относно правилното прилагане на различните стандарти за безопасност при работа с флуорирани парникови газове.
Благодарение на водещата си позиция при VRV решенията с R-32 и тясното си сътрудничество с монтажници, проектанти, експерти по съответствие и регулаторни органи, Daikin натрупа задълбочен практически опит в прилагането на тези стандарти за безопасност. Обединихме този опит, за да предоставим ясни и практически насочени указания за всички участници в проектирането, монтажа и оценката на VRV системите.
Кои стандарти определят изискванията за безопасност при работа с хладилни агенти?
IEC 60335-2-40 е продуктов стандарт, който определя изискванията за безопасност при електрически термопомпи, климатици и влагоуловители.
EN 378 е общ стандарт, който определя изискванията към хладилните системи, включително проектиране, производство, монтаж, експлоатация, поддръжка и извеждане от употреба.
В рамките на своя обхват както IEC 60335-2-40, така и EN 378 посочват, че когато има конкретен продуктов стандарт за безопасност - например IEC 60335-2-40 - той има предимство пред общ стандарт като EN 378 (извадки 1 и 2).
EN 378 допълнително потвърждава този принцип при определянето на допустимите ограничения за количество на хладилния агент (извадка 3).
Заключение: IEC 60335-2-40 има предимство пред EN 378.
Извадка 1 - Обхват на EN 378: „Стандартите за продуктови групи, свързани с безопасността на хладилните системи, имат предимство пред хоризонталните и общите стандарти, обхващащи същата област“.
Извадка 2 - Обхват на IEC 60335-2-40: „Тази част от IEC 60335 разглежда безопасността на електрически термопомпи, термопомпи за битова гореща вода и климатици, включващи компресори с електродвигател, хидронни вентилаторни конвектори, влагоуловители (със или без компресори с електродвигател), термоелектрически термопомпи и частични модули. Тяхното максимално номинално напрежение не трябва да надвишава 300 V за еднофазни уреди и 600 V за многофазни уреди“.
Извадка 3 - EN 378 (част 1): „Член 6 Количество на хладилния агент: Когато за определени видове системи има продуктови стандарти и тези стандарти определят ограничения за количеството на хладилния агент, тези количества имат предимство пред изискванията на този стандарт“.

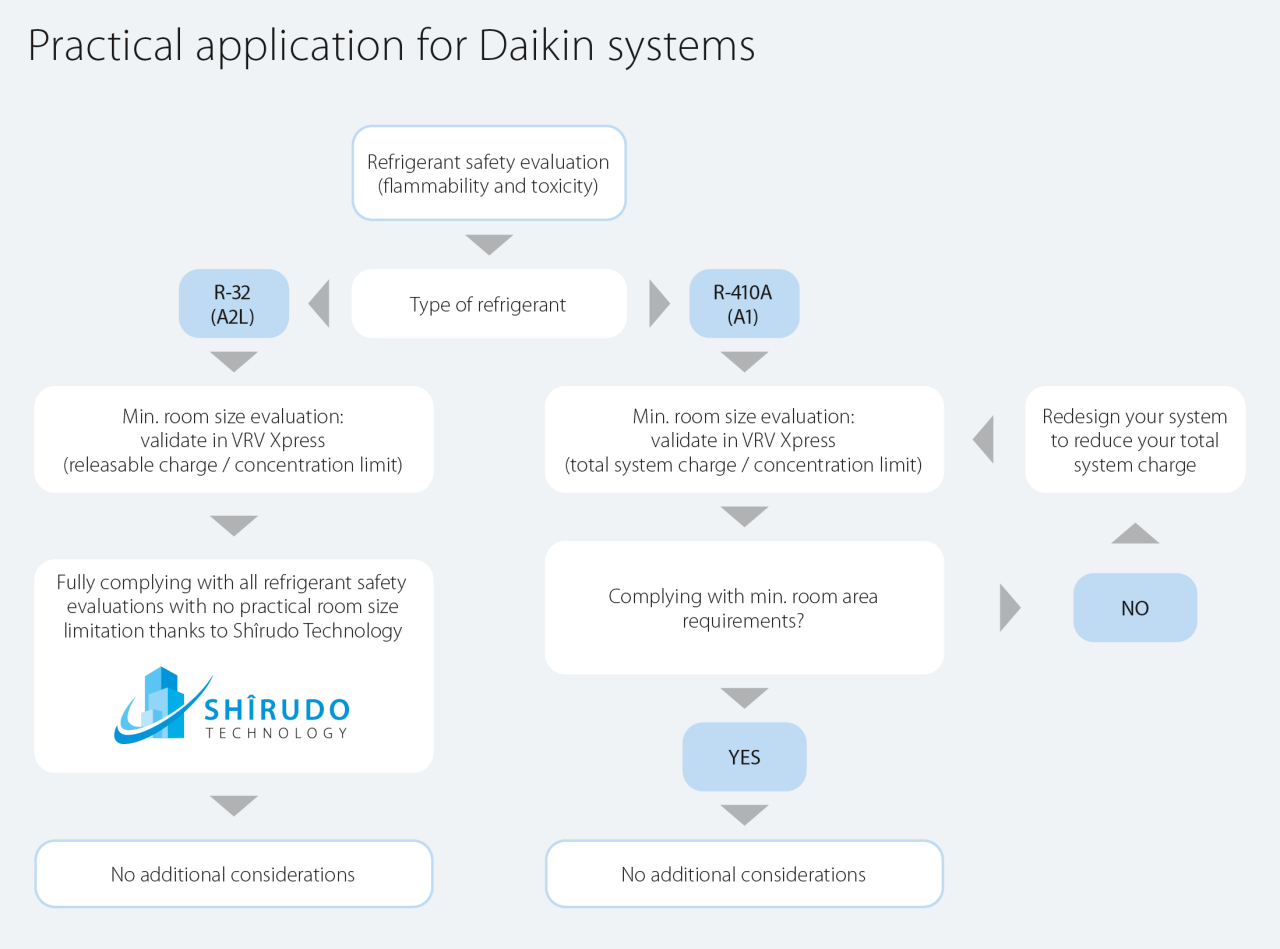

- Прилагане на съответните стандарти за системи с R-32 A2L
- Прилагане на съответните стандарти към системи с R-410A (A1)
IEC посочва, че се прилага най-строгото изискване (за запалимост или токсичност) (извадка 4).
Преглед на допустимите пределни концентрации за R-32
Стандарт за безопасност | Максимално допустима концентрация |
|---|---|
IEC 60335-2-40 | Запалимост (LFL): 75% от долната граница на запалимост (LFL) = 0,75 × 307 g/m³ → 230 g/m³ |
EN 378 | Токсичност (ATEL/ODL): 300 g/m³ |
Тъй като границата на запалимост от 230 g/m³ е по-ниска от границата на токсичност от 300 g/m³, се прилага по-строгата граница за запалимост. Спазването на тази граница по подразбиране гарантира, че границите за токсичност няма да бъдат надвишени, така че не са необходими допълнителни проверки.
Какво означава това за проектирането на системите с R-32?
Ако изчислената концентрация на хладилния агент е под 230 g/m³, не са необходими допълнителни мерки за безопасност.
Когато концентрацията надвишава 230 g/m³, технологията Shīrudo на Daikin подпомага съответствието с IEC 60335-2-40 и EN 378, като ви помага уверено да покриете изискваните стандарти за безопасност.
По отношение на ограниченията за количеството на хладилния агент IEC обхваща само запалими хладилни агенти (A2L, A2, A3).
→ Поради това IEC не може да се използва за такива оценки при системи с незапалими хладилни агенти (A1).
Преглед на допустимите пределни концентрации за R-410A
Стандарт за безопасност | Максимално допустима концентрация |
|---|---|
IEC 60335-2-40 | Запалимост (LFL): Не е приложимо – IEC обхваща само запалими хладилни агенти (A2L, A2, A3). |
EN 378 | Токсичност (ATEL/ODL): 440 g/m³ |
Границата за токсичност, определена в EN 378 за R-410A, класифициран като незапалим хладилен агент A1, е 440 g/m³ и следва да се прилага.
Какво означава това за проектирането на системите с R-410A?
Тъй като R-410A не попада в обхвата на стандарта IEC относно безопасността на хладилните агенти, приложимият стандарт е EN 378.
Концентрацията на хладилния агент R-410A трябва да остане под 440 g/m³. При превишаване на тази граница трябва да се приложат подходящи мерки за безопасност, осигурени на място, в съответствие с EN 378.

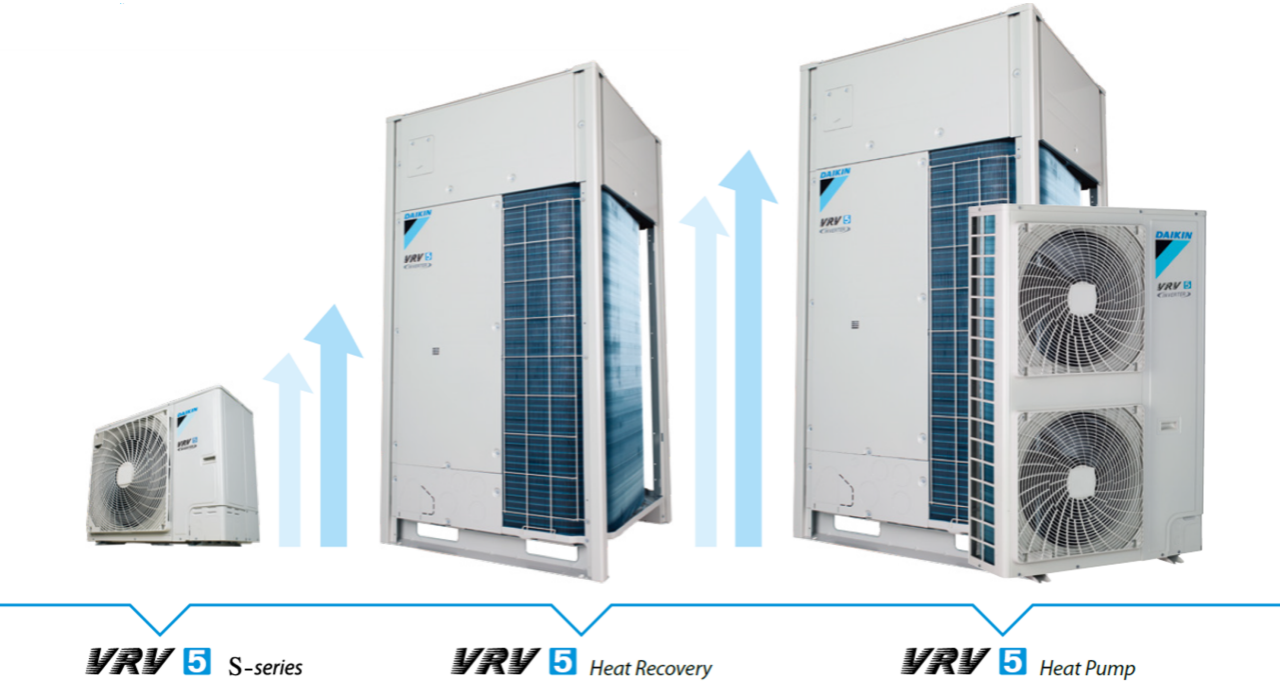

По-голяма гъвкавост при проектиране в сравнение със системите с R-410A
Благодарение на съответствието с по-строгите изисквания на IEC системите с R-32 предлагат значително по-голяма гъвкавост при проектиране в сравнение с еквивалентните системи с R-410A.

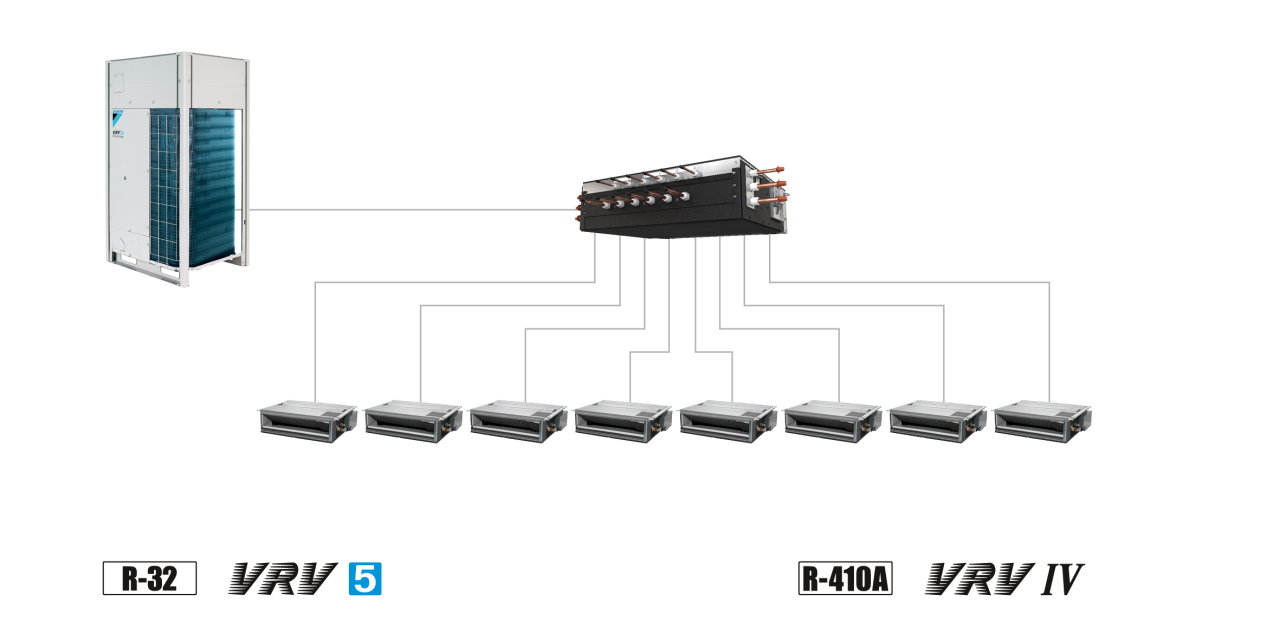

Сравнение при проектиране: Примерно изчисление за хотелско приложение
За типична хотелска VRV система (8 вътрешни тела, 1 BS кутия) система VRV 5 с вградени мерки за безопасност чрез технологията Shîrudo изисква минимална площ на помещението от само 3,08 m², докато сходна система с R-410A би изисквала 12,7 m²!
Минимална площ на хотелска стая: 3,08 m2
съгласно IEC 60335-2-40 и при прилагане на технология Shîrudo
Минимална площ на хотелска стая: 12,7 m2
съгласно EN 378
Повече подробности можете да намерите в нашето ръководство:
Често задавани въпроси
Да. Когато проектирате съгласно IEC 60335-2-40, осигурявате съответствие и с приложимите изисквания на EN 378, включително проверките за максимална концентрация на хладилен агент във всяко помещение.
Технологията Shīrudo на Daikin освен това гарантира, че концентрацията на хладилния агент не надвишава 230 g/m³, което съответства на 75% от долната граница на запалимост, определена в IEC 60335-2-40.
За сравнение, система, строго проектирана според границите за токсичност в EN 378, би могла да допуска концентрации до 300 g/m³, т.е. около 30% повече хладилен агент при най-неблагоприятен сценарий на теч.
За аспектите, които не са обхванати от IEC 60335-2-40, например монтаж на външни тела на открито, следва да се използват указанията на EN 378.
Да. EN 378 е общ стандарт и в рамките на своя обхват, както и в член 6, препраща директно към приложимите продуктови стандарти - в този случай IEC 60335-2-40.
Следователно съответствието с IEC 60335-2-40 означава и съответствие с EN 378 за областите, обхванати от този продуктов стандарт.
Не. Съответствието с IEC 60335-2-40, а следователно и с части 1 и 2 на EN 378, е достатъчно. Няма изискване за прилагането на EN 378-3, включително изисквания като независимо електрозахранване за системата за откриване на течове.
Таблица C.1 от EN 378 определя ограниченията за количеството хладилен агент въз основа на границата за токсичност, умножена по обема на помещението, или съгласно определението в клауза C.3. На практика приложимата граница винаги се определя по по-строгия критерий. Следователно границата за токсичност не се превишава.
В резултат на това допълнителните мерки за безопасност, описани в EN 378-3, клауза C.3, не са необходими.
Този подход съответства на установената практика при хладилни агенти от клас A, като R-410A, при които не са необходими допълнителни мерки за безопасност, ако не се превишават границите за токсичност.
Уникалната технология Shîrudo на Daikin покрива всички приложими изисквания на IEC, като осигурява съответствие на проекта на системата и спокойствие още от самото начало.
Не са необходими сложни изчисления на мерките за безопасност
Не са необходими допълнителни дейности при монтаж или въвеждане в експлоатация
Без допълнителни видими сензори или компоненти
Не са необходими допълнителни промени или преработка при промяна в конфигурацията
Не се изискват периодични проверки за безопасност
Как работи технологията Shîrudo
- Вградени сензори за откриване на течове на хладилен агент
- Вградена аларма
- Спирателни вентили

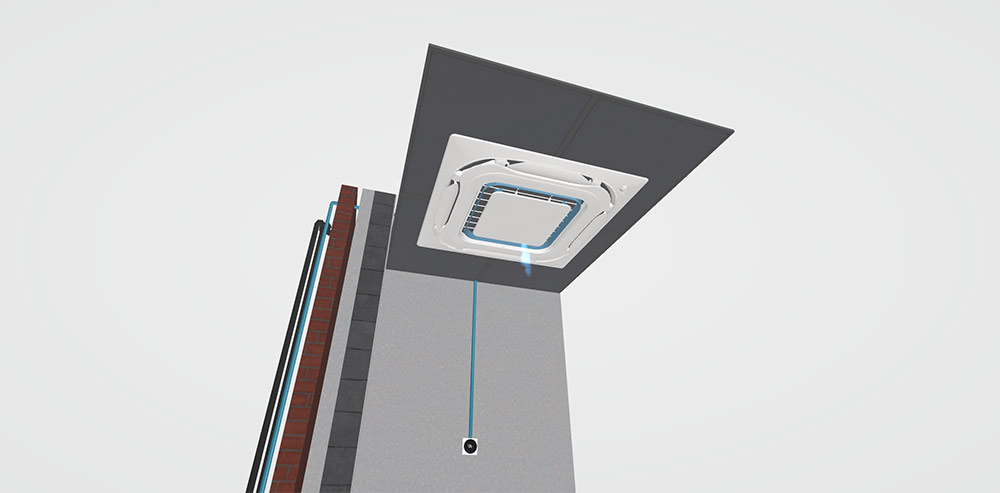

Вградени сензори за откриване на течове на хладилен агент
- Вградени във всяко вътрешно тяло
- Самонаблюдение, открива дори и най-малкия теч на хладилен агент
- Автоматично задейства мерки за реакция на хладилния агент: аларма и спирателни вентили

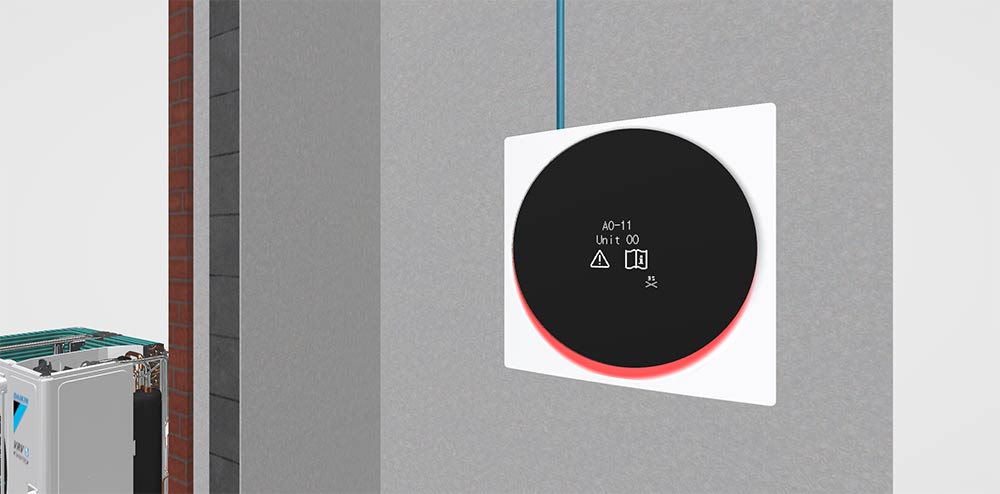

Вградена аларма
- Локална светлинна и звукова аларма, вградена в жично дистанционно управление Madoka
- Може да се интегрира и допълнителна дежурна аларма чрез:
- Настройка на място в контролера на Madoka
- Входен сигнал, който задейства аларма на 3-та страна

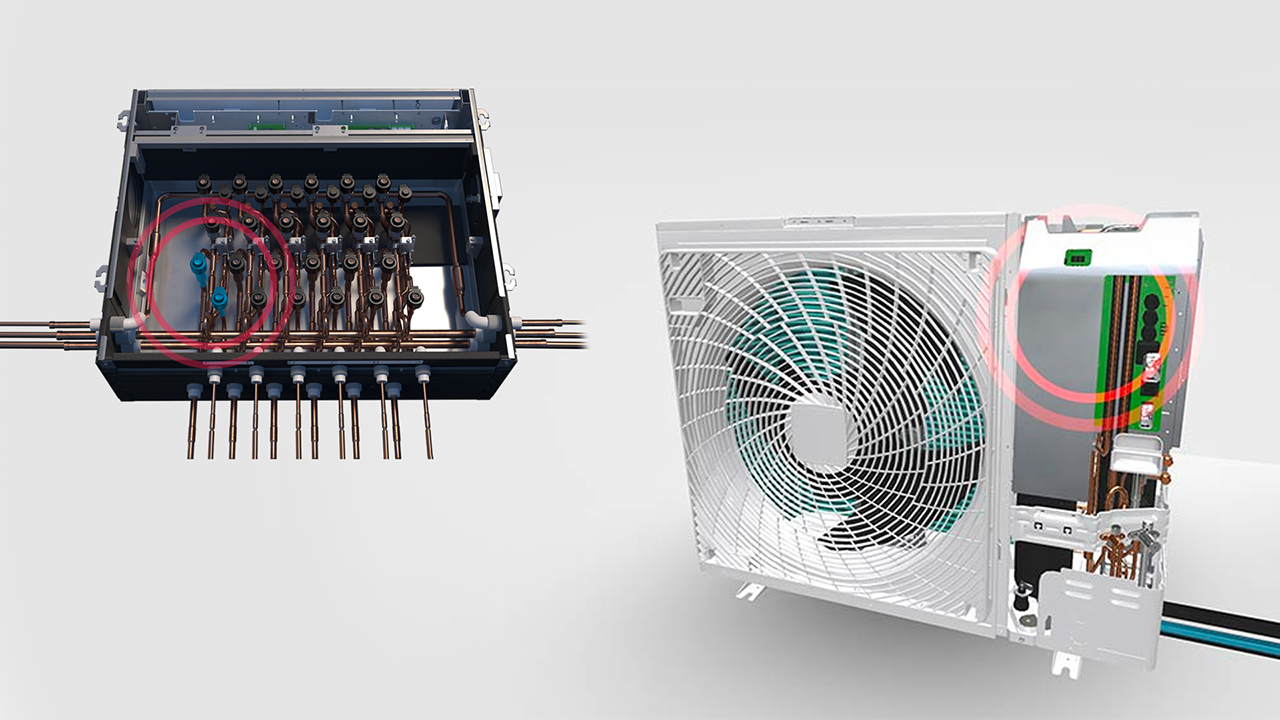

За да се осигури съответствие с IEC60335-2-40 дори за най-малките помещения, са предвидени спирателни вентили.
В зависимост от конкретната система те са интегрирани във външното тяло или в (BS) SV разпределителната кутия. В случай на теч хладилният агент се изпомпва обратно във външното тяло или се затварят определени участъци, за да може течът да се изолира , както и да се сведе до минимум количеството хладилен агент, което може да изтече.
